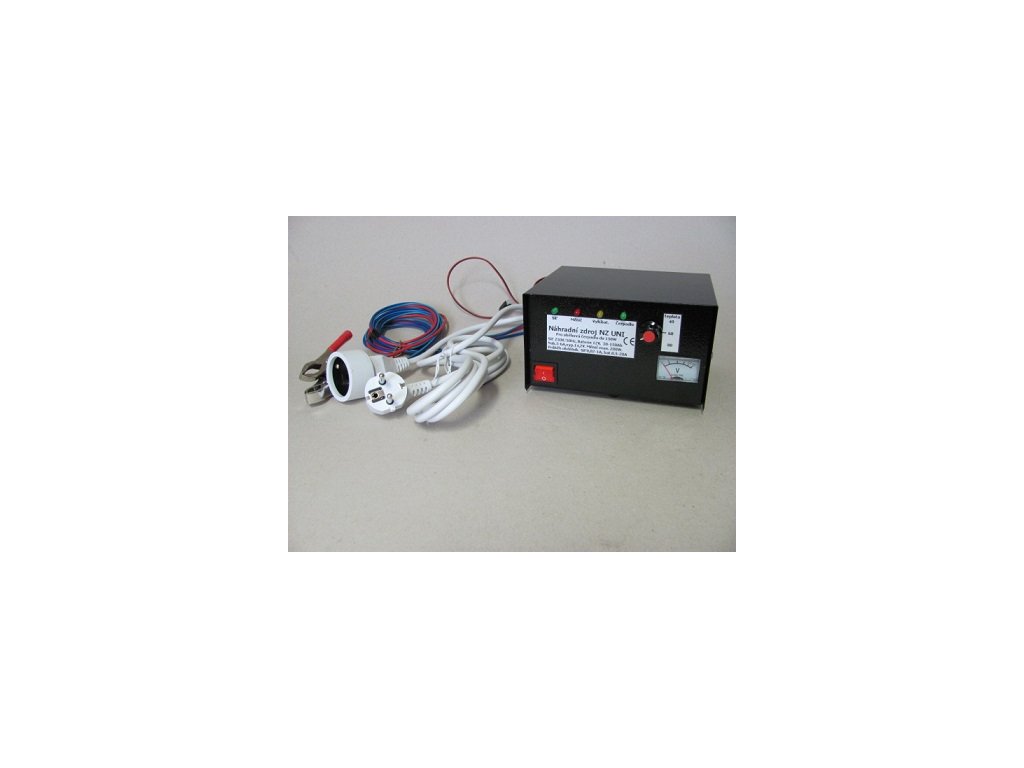

Náhradní zdroj oběhového čerpadla NZ UNI

Kód: 250
4 700 Kč
Skladem (12 ks)

Přístroj pro zálohování síťového napětí pro čerpadla ústředního topení do výkonu čerpadel 150W . Součástí přístroje je termostat, který může automaticky zapínat a vypínat čerpadlo v závislosti na teplotě. Teplotu je možné nastavit. Připojení externího akumulátoru. Voltmetr pro měření napětí baterie. Vhodné i pro elektronická čerpadla Grundfos ALPHA 2. Na přání vyrobíme i bez termostatu. Rozměry (šířka x výška x hloubka): 165x100x140 mm. Délky vodičů: síťová šňůra 2,2m, výstupní zásuvka 0,2m, kabel k baterii cca 2m, teplotní čidlo 3m a lze ho nastavit. Hmotnost 3,5kg.

Detailní informace

Detailní popis produktu

Pozor, analogový displej je nově nahrazen digitálním.

 Parametry:

Síťové napětí: 200 až 240 V, 50 Hz
Spotřeba ze sítě: naprázdno 5W až 40W, podle stavu vybití akumulátoru
Akumulátor: externí - běžný automobilový nebo jiný akumulátor 12 V, 30 až 150 Ah (není součástí dodávky), u náhradních zdrojů s baterií uvnitř je použit akumulátor 12V/18Ah gelový, který je součástí přístroje
Měnič: 12 Vss / 230 Vst, NZ UNI max.200 W a NZ500 max 500W krátkodobě, NZ UNI 150W a NZ500 300W trvale / 50 Hz, obdélník

Doba zálohování:

Doba zálohování se dá přibližně spočítat podle vzorce:

T=10C/P, kde T=doba zálohování v hod., C=kapacita akumulátoru v Ah, P=příkon čerpadla ve W.

Příklad: čerpadlo 60W, akumulátor 12V 40Ah, T=10x40/60=6,6hodin. Při snížení příkonu čerpadla, použití termostatu a zvětšení kapacity akumulátoru se doba zálohování podstatně prodlouží.

U náhradních zdrojů s vnitřním akumulátorem 12V/18Ah je doba zálohování pro oběhové čerpadlo 20W až 9 hodin, pro 60W až 3 hodiny.

Funkce:

Přístroj automaticky zálohuje síťové napětí 230V, 50 Hz. Je-li přítomno síťové napětí, připojený spotřebič (čerpadlo) je napájen přes přístroj ze sítě a přístroj dobíjí připojený akumulátor a udržuje ho v nabitém stavu. Dojde-li k výpadku sítě, přístroj se automaticky přepne na měnič 12V/230V/50Hz, který z připojeného akumulátoru 12V vyrábí chybějící síťové napětí 230V/50Hz. Součástí přístroje je i termostat, jehož čidlo snímá z horkého vývodu vody z kotle nebo krbové vložky teplotu vody a sepne čerpadlo při teplotě, kterou si nastavíte knoflíkem na čelním panelu přístroje. Je-li knoflík na levém dorazu, čerpadlo se točí stále, nezávisle na teplotě čidla. Termostat funguje stejně, ať jde síť nebo měnič. Při funkci měniče termostat ovládá i měnič.

Podrobně o funkci náhradního zdroje:

Náhradní zdroj v sobě obsahuje měnič, automatickou nabíječku, sledovač sítě, termostat, ochranný obvod baterie, nadproudovou ochranu měniče, podpěťovou ochranu baterie dvojího druhu a tavné pojistky sítě a akumulátoru.

Měnič - mění stejnosměrné napětí z akumulátoru 12V na střídavé napětí 230V, 50Hz tak, že 12V je v rytmu 50Hz spínáno do dvou vinutí transformátoru a transformováno na 230V. Výstupní průběh měniče je obdélníkový s mírně šikmými náběžnými hranami, s plynulým průchodem nulou, což se osvědčilo pro napájení motorků s rozběhovou fází přes kondenzátor, jakým oběhové čerpadlo ústředního topení je. Měniči nevadí induktivní charakter odběru čerpadla, pro jistotu je měnič silně předimenzován.

Automatická nabíječka funguje, když jde el. síť. Nabíjí akumulátor proudem do 3A a po nabití udržuje napětí akumulátoru na 13,5 až 14V, což by mělo být zárukou dlouhé životnosti akumulátoru. POZOR, nabíječka k sobě nepřipojí akumulátor, který má opačně polaritu nebo napětí menší, než 10V. Takový akumulátor je většinou vadný. Proto na samotných krokosvorkách nic nenaměříte.

Sledovač sítě - sleduje, jde-li el. síť a přepíná režim přístroje buď na nabíječku nebo měnič.

Termostat - porovnává teplotu čidla termostatu s nastavením knoflíku na čelním panelu přístroje, je-li teplota čidla vyšší, než nastavená hodnota, sepne el.proud do výstupní zásuvky a čerpadlo se roztočí. Je-li teplota nižší, čerpadlo vypne. Hystereze nastavená v přístroji je asi 10 st. Celsia (např. když při 60 st. zapne, při 50 st. vypne). Je-li knoflík termostatu na levém dorazu, čerpadlo se točí stále.

Ochranný obvod baterie - zabrání poškození přístroje přepólováním akumulátoru.

Nadproudová ochrana měniče - při přetížení cca na 0,5 vteřiny měnič vypne a v těchto intervalech zkouší, zda přetížení ještě trvá. Přitom bliká žlutá kontrolka "Vybitá baterie - přetížení".

Podpěťová ochrana baterie dvojího druhu - při výpadku el. sítě, kdy běží měnič a při poklesu napětí akumulátoru pod 10,5V se  měnič zablokuje, což oznámí žlutá kontrolka "Vybitá baterie - přetížení" a pod 10V se úplně odpojí akumulátor. Dojde-li ovšem po delším čase k poklesu napětí pod 10V, přístroj už k sobě akumulátor nepřipojí a ani jej nenabije, už jej nepovažuje za akumulátor, protože nesplňuje správné vstupní hodnoty pro napájení přístroje ( 11 až 15V). Když akumulátoru klesne napětí pod 10V a přístroj jej k sobě nepřipojí, je nutné ho nabít na jiné nabíječce, aby jeho napětí bylo alespoň 11V.

Tavné pojistky - zabrání tomu nejhoršímu při zkratu ve výstupní zásuvce přístroje nebo při poruše koncových tranzistorů měniče, což je vzácné, ale stát se to může, např. když uhodí blesk do vedení někde blízko.

Doplňkové parametry

Kategorie: Náhradní zdroje oběhového čerpadla
Hmotnost: 3.5 kg
